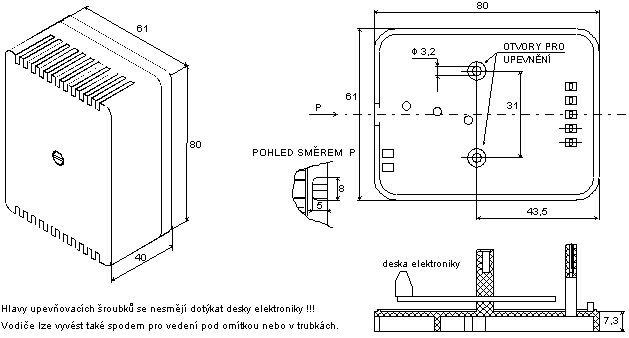

KONCOVÝ MODUL KS
Koncový modul KS soupravy ETATHERM je určen k ovládání desek paměťových relé DRP v závislosti na programu a snímané teplotě.
K jedné adrese soupravy mohou být připojeny max. 3 koncové moduly!
Na jedné adrese mohou být prostřednictvím koncových modulů ovládány max. 2ks relé DRP4 nebo DRP3 (DRP3-DIN)!
Na jedné adrese mohou být prostřednictvím koncových modulů ovládány max. 3ks desek relé DRP2 (DRP2-DIN)!
Je-li k jednomu koncovému modulu KS připojeno více desek relé (dvě pro DRP4 a DRP3, dvě nebo tři pro DRP2), spojují se jejich magnetizační cívky (svorky 1, 2 u DRP4, DRP3, DRP2 nebo A1, A2 DRP3-DIN) paralelně. Pozor na správnou polaritu připojení!!!
 |  |
Typy dodávaných koncových modulů KS:
| KS1 | koncový modul s vnitřním čidlem teploty |
| KS2 | koncový modul bez teplotního čidla – pro použití s odděleným čidlem teploty (SES, SIS) |
| KS3 | koncový modul s teplotním rozsahem 6 ÷ 93°C a volitelnou hysterezí – pro použití s odděleným čidlem SES |
| KS7 | koncový modul s odporem (22k) nahrazujícím teplotní čidlo (v rozsahu 6÷35°C imituje teplotu cca 23°C) |
| DPS KS1 | deska z koncového modulu KS1 pro umístění do elektroinstalační krabice |
| DPS KS2 | deska z koncového modulu KS2 pro umístění do elektroinstalační krabice |
| DPS KS3 | deska z koncového modulu KS3 pro umístění do elektroinstalační krabice |
| DPS KS7 | deska z koncového modulu KS7 pro umístění do elektroinstalační krabice |
Teplotní hysterezi modulů KS3 lze konfigurovat v rozsahu 0 ÷ 21°C po krocích 3°C. Hystereze je asymetrická; po dosažení programované teploty modul vypíná relé; zapíná při poklesu o nastavenou hysterezi.
Použitelné teplotní rozsahy (neplatí pro KS3):
| +6 až +35°C | nastavitelný po 1°C | základní |
| +11 až +40°C | nastavitelný po 1°C | konfigurovatelný |
| -8 až +21°C | nastavitelný po 1°C | konfigurovatelný |
| -28 až +30°C | nastavitelný po 2°C | konfigurovatelný |
| +6 až +93°C | nastavitelný po 3°C | konfigurovatelný |
Moduly KS1, KS2, KS3, KS7 je možno použít do stávajících regulačních souprav s řídicími jednotkami ETH1emc, ETH1mod. V soupravě mohou být kombinovány moduly KS s moduly KK (KQS, KZS), na jedné adrese však smějí být pouze koncové moduly stejného typu!!!
Uvedená provedení nahrazují dříve dodávané typy modulů s označením KK, KQS, KZS, KM. Možnosti náhrad, doplnění nebo kombinace různých typů ve stávajících aplikacích je nutno konzultovat s výrobcem nebo autorizovanou montážní firmou.
