Řídící jednotky ETH1mod,ETH1mod2

ŘÍDÍCÍ JEDNOTKY ETH1mod, ETH1mod2

Řídící jednotky soupravy regulace vytápění ETATHERM. Řídí ostatní prvky regulující jednotlivé místnosti a umožňují sledování a nastavování údajů a parametrů soupravy pomocí komunikačních linek RS485 a RS232 (pomocí různých převodníků připojit i pomocí USB, Ethernet nebo WiFi).

Řídicí jednotky ETH1mod a ETH1mod2 se navzájem liší pouze typem komunikačního protokolu s důsledky v oblasti nadřízené komunikace.

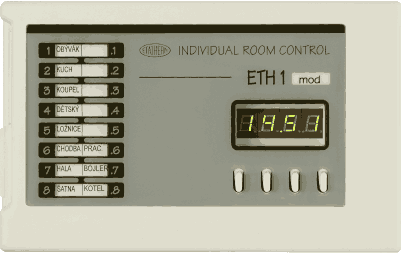

Řídící jednotka ETH1mod, ETH1mod2

Technické parametry:

  • napájení: 12V/0,6A ss (DC) ze síťového adaptéru
  • rozsah běžně předvolitelných teplot: + 6 ÷ +35°C
  • další možné konfigurovatelné rozsahy: +11 až +40°C, -8 až +21°C, -28 až +30°C (po 2°C), +6 až +93°C (po 3°C)
  • počet adres (programovatelných míst se specifickým teplotním režimem): 16
  • počet denně programovatelných časových úseků na jedné adrese: 8
  • rozlišení začátků časových úseků: 15 minut
  • počet uživatelských programů vytápění (UPV): 96
  • programovací režimy:
    – týdenní cyklus
    – operativní změny s nastavením teploty, času a data ukončení, času a data začátku
    – udržovací režim konstantní teploty
  • displej: svítící LED, 4 místa
  • ovládání: 4 tlačítka
  • pracovní podmínky:
    – max. relat. vlhkost vzduchu: 80%
    – rozsah teplot okolí: 0 ÷ +40°C
  • výstupy a vstupy:
    – napětí/proud na sběrnici:max. 10V/max. 0,35A, zkratová odolnost
    – počet výstupů sběrnice: 2 (levá, pravá větev)
    – komunikační porty: RS 232 (galv. oddělený), RS 485
    – připojení telefonního modemu
    – PWM: galvanicky oddělený vstup pro binární externí řídicí signál
    – k portu USB PC lze jednotku připojit přes konvertory RS232/USB (viz návod k instalaci) nebo RS485/USB.

Více informací najdete v archivu.
